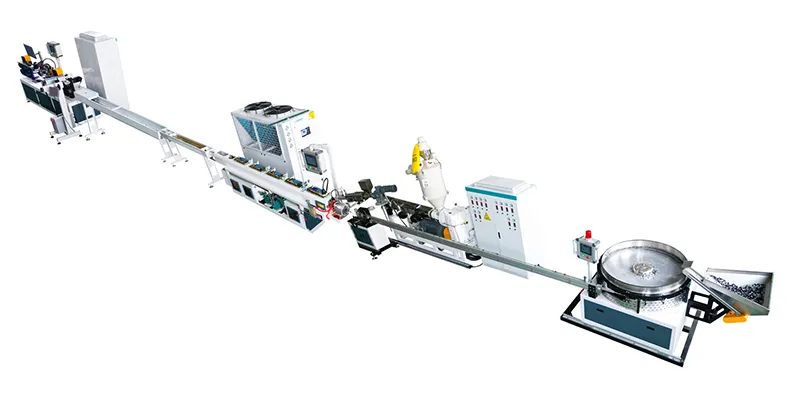

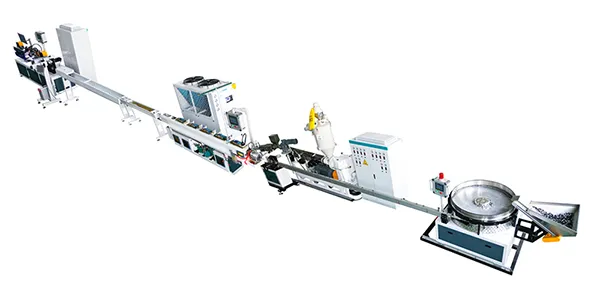

Ligne d’extrusion de tuyau d'irrigation à goutteur plat en PC
Ligne d’extrusion de tubes en polyéthylène destinée à la production de tuyaux goutte-à-goutte équipés de goutteur plat à compensation de pression (PC)
La machine de fabrication de tuyaux d’irrigation à goutteurs plats PC est un système d’extrusion entièrement automatisé conçu pour produire des conduites d’irrigation économes en eau offrant des performances de débit uniformes. La ligne d’extrusion de tubes flexibles permet de maintenir une distribution régulière de l’eau sous différentes conditions de pression de fonctionnement, améliorant considérablement l’efficacité de l’irrigation ainsi que le rendement des cultures.

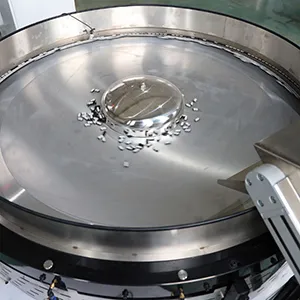

Disque de tri des goutteurs

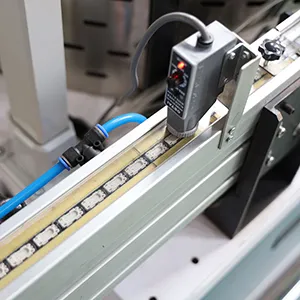

Unité de convoyage des goutteurs

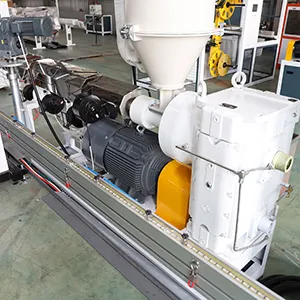

Extrudeuse

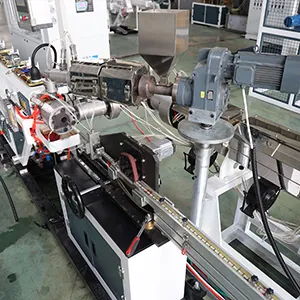

Tête de filière

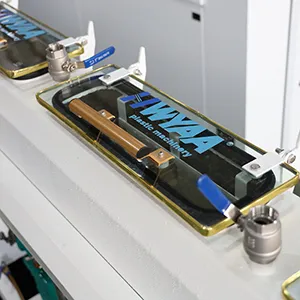

Cuve de calibrage sous vide et cuve d'eau de refroidissement
Unité de marquage laser

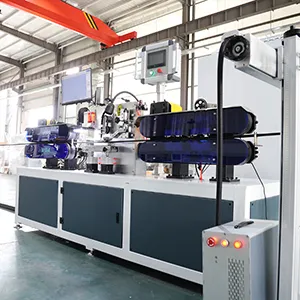

Unité intégrée de tirage et perforation

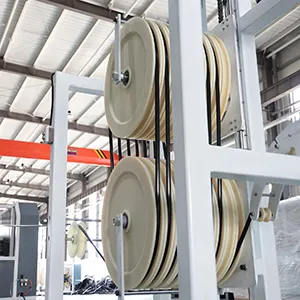

Système de stockage de tuyaux de goutte-à-goutte
Bobineuse standard double poste
Système de bobinage et cerclage entièrement automatique
Caractéristiques du produit
- Eléments Spécifications
- Diamètre du tuyau d'irrigation goutte-à-goutte Ø16mm/Ø22mm/Ø25mm
- Épaisseur de la paroi du tuyau d'irrigation goutte-à-goutte 0.9-1.2mm
Paramètres de la machine
- Eléments Spécifications
- Extrudeuse monovis A SJ-75/32
- Vitesse de production nominale 60m/min (espacement des goutteurs 300mm)
- Hauteur au centre de la ligne de production 1000mm
- Vitesse de détection des goutteurs 400pcs/min
- Espacement des goutteurs 100-1000mm
- Vitesse de poinçonnage 2000 cycles/min
- Méthode de perforation Perforation mécanique
- Longueur du rouleau de ruban d'irrigation goutte-à-goutte 500-2500m
- Puissance totale installée 95kW
- Débit d'extrusion max. 120kg
- Dimensions de la ligne de production (L×W×H) 25×2×3m
- Poids total de la ligne Environ 6000kg
- Système de contrôle servo haute précision avec automate PLC importé : garantit une vitesse de production stable et parfaitement maîtrisée, un positionnement précis et constant des goutteurs ainsi qu’un taux de conformité des produits supérieur à 99 %.
- Ligne de production entièrement automatisée : de l’alimentation des matières premières au contrôle en ligne jusqu’à l’enroulement final, l’automatisation intégrée réduit considérablement la dépendance à la main-d’œuvre, diminue les coûts d’exploitation et améliore l’efficacité globale de production.
- Structure brevetée de goutteur plat à compensation de pression : les tuyaux d’irrigation produites maintiennent un débit uniforme sous différents reliefs et plages de pression de fonctionnement (par exemple de 1,0 à 4,0 bars), améliorant fortement l’uniformité de l’irrigation tout en permettant des économies d’eau supérieures à 30 %.
- Grande flexibilité de personnalisation : prise en charge de configurations personnalisées concernant l’espacement des goutteurs, la largeur du ruban, les couleurs et les impressions afin de répondre aux exigences spécifiques des cultures et des applications, permettant ainsi aux clients de s’adapter à différents scénarios d’irrigation et de développer davantage d’opportunités commerciales.
Une ligne de fabrication de conduites d’irrigation à goutteurs plats installée chez un client en Russie a obtenu des retours particulièrement positifs concernant la stabilité de production et la qualité des produits finis, conduisant le client à envisager l’acquisition de lignes de production supplémentaires.
Un client indien a également exprimé sa satisfaction après réception et validation des échantillons fabriqués à partir de cette ligne de production.
