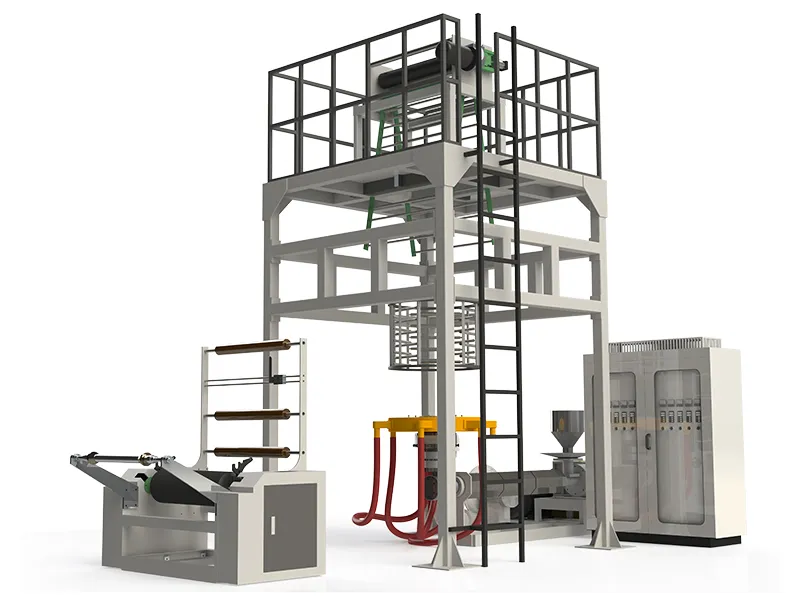

Machine de moulage par soufflage de film (film PE monocouche)
Système d’extrusion par soufflage monocouche destiné à la fabrication de films LDPE/HDPE de 0,01 à 0,2 mm pour les applications d’emballage général et de paillage agricole
La machine de soufflage pour films PE monocouches constitue une solution essentielle pour la production efficace de films en polyéthylène basse densité et haute densité. Elle est grandement appliquée dans les secteurs de l’emballage, de l’agriculture et des applications liées au textile, permettant une fabrication stable de films d’emballage standards, de films agricoles ainsi que d’autres produits en film PE afin de répondre aux besoins variés des différentes industries.
Cette machine de soufflage haute vitesse intègre un moteur principal à variateur de fréquence (VFD), garantissant une régulation stable de la vitesse, un contrôle précis de la production ainsi qu’une économie d’énergie d’environ 30 %, contribuant ainsi à réduire considérablement les coûts d’exploitation. Les ensembles vis/fourreau résistants à l’usure associés à un système de refroidissement moderne optimisé permettent à la ligne de s’adapter à différentes spécifications de films tout en maintenant une qualité de film constante et une efficacité de production élevée.
Caractéristiques du produit
| Éléments | Spécifications |
| Matériau du film | Polyéthylène (LDPE, HDPE, etc.) |
| Couches du film | Monocouche (extensible selon les besoins) |
| Épaisseur du film | 0.01-0.2mm (personnalisable) |
| Largeur du film | 500-3000mm (personnalisable) |
| Résistance à la traction (MD / TD) | ≥15MPa /≥12MPa |
| Allongement à la rupture (MD / TD) | ≥500% /≥400% |
| Transmission lumineuse | ≥ 90 % (film standard) ; ≥ 85 % (film fonctionnel) |
| Résistance à la déchirure | ≥20N/mm |
Paramètres de l'équipement
| Éléments | Spécifications |
| Type de moteur principal | Moteur à variateur de fréquence |
| Puissance du moteur principal | 15-55 kW (selon la configuration de la machine) |
| Diamètre de la vis | 50-90 mm |
| Matériau de la vis et du cylindre | 38CrMoAl, nitruré (dureté superficielle ≥ HV900) |
| Débit d'extrusion | 50-200 kg/h |
| Diamètre de la filière pour film soufflé | 50-300 mm |
| Méthode de refroidissement | Refroidissement par air + refroidissement par eau (en option) |
| Vitesse de dévidage | 5-50 m/min |
| Diamètre d'enroulement | ≤ 800 mm |
| Puissance totale installée | 30-80 kW (selon la configuration de la machine) |
| Dimensions de la machine (L × l × H) | 6 000 × 2 000 × 4 500 mm - 10 000 × 3 000 × 6 000 mm (selon la configuration de la machine) |
| Système de commande | PLC + écran tactile, prend en charge le réglage des paramètres, la surveillance en temps réel et l'alarme de défaut |

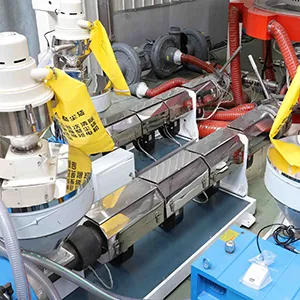

Système de gestion des matières premières
Le système comprend une trémie de matières, une unité d’alimentation automatique ainsi qu’un dispositif de mélange optionnel, garantissant une alimentation continue et stable des matières premières.

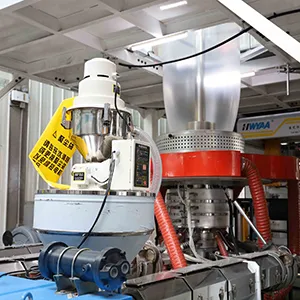

Système d’extrusion
Un moteur à variation de fréquence associé à une vis et un fourreau en acier 38CrMoAl ainsi qu’à un contrôle précis de la température permet la fusion des matières premières et assure une extrusion stable et homogène.

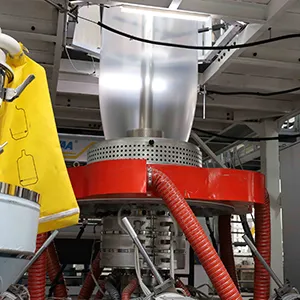

Unité de soufflage du film
Une tête de soufflage combinée à un système d’air comprimé permet l’extrusion et le gonflage de la matière fondue afin de former une bulle tubulaire de film.

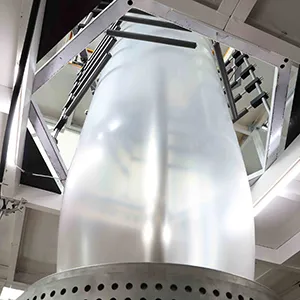

Système de refroidissement et de calibrage
Un anneau d’air de refroidissement, avec possibilité d’intégration d’un anneau de refroidissement à eau, assure un refroidissement rapide, homogène et une stabilisation efficace du film.

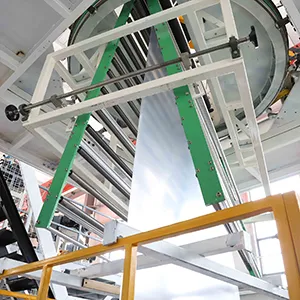

Système de tirage et d’aplatissement
L’unité de tirage fonctionne avec des dispositifs de soufflets latéraux et des rouleaux d’aplatissement afin de tirer le film vers le haut tout en éliminant les plis et irrégularités.

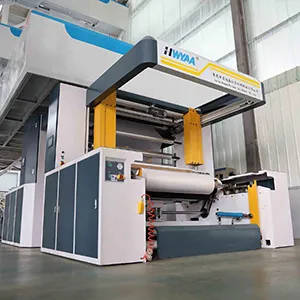

Système d’enroulement et de découpe
Le système d’enroulement associé à un dispositif de coupe assure l’enroulement du film ainsi que sa découpe selon les largeurs spécifiées.

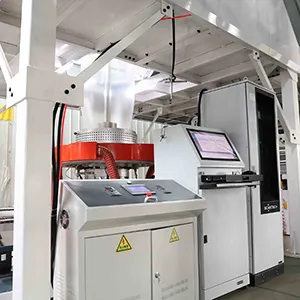

Système de contrôle électrique
Le contrôle est assuré par un système PLC avec interface tactile permettant le réglage des paramètres, la surveillance du processus de production et la gestion des alarmes de défauts.
- Haute efficacité et faible consommation énergétique
L’entraînement par moteur à variation de fréquence permet de réduire la consommation électrique d’environ 30 %, avec une efficacité globale d’utilisation de l’énergie ≥ 85 %. - Fonctionnement stable et durable
La durée de vie de la vis et du fourreau dépasse 8000 heures, tandis que les variations de vitesse sont maintenues dans une tolérance de ±1 %. - Performances élevées de refroidissement
L’efficacité de refroidissement uniforme atteint ≥ 90 %, permettant d’obtenir un taux de conformité des produits finis ≥ 95 %. - Utilisation simple et rapide
Le système PLC avec écran tactile permet un ajustement des paramètres en moins de 2 minutes, tandis que la formation des opérateurs peut généralement être réalisée en environ 4 heures. - Large champ d’applications
La machine est compatible avec les matières LDPE et HDPE et permet la fabrication de films d’une épaisseur comprise entre 0,01 et 0,2 mm destinés aux secteurs de l’emballage, de l’agriculture et des applications liées au textile. - Qualité de production fiable
Le contrôle complet du processus garantit une tolérance d’épaisseur du film dans ±3 % ainsi qu’une transmission lumineuse ≥ 90 %.
