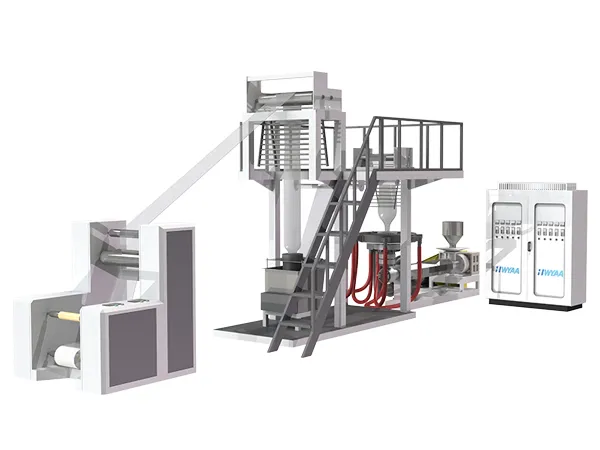

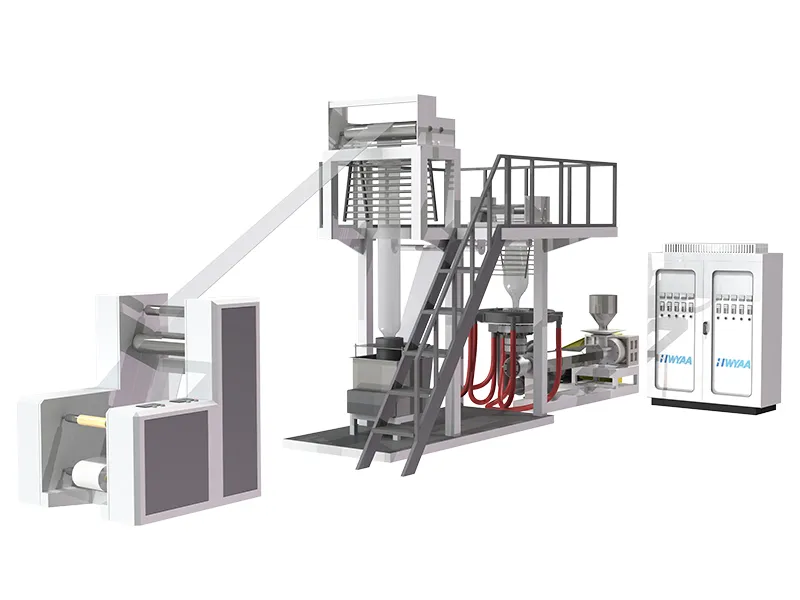

Machine de moulage par soufflage de film (film PVC monocouche)
Système d’extrusion par soufflage monocouche destiné à la fabrication de films PVC de 0,012 à 0,06 mm pour les applications d’emballage et les films agricoles, avec une économie d’énergie d’environ 15 %
La machine de soufflage pour films PVC monocouches est développée pour assurer une production performante et stable de films PVC de haute qualité. Grâce à une technologie avancée d’extrusion et de calibrage de précision, cette solution répond efficacement aux besoins des secteurs de l’emballage, de l’agriculture et des applications industrielles.
Le système de plastification haute efficacité, basé sur l’interaction optimisée entre la vis et le fourreau, permet une fusion rapide et homogène des matières premières. Associée à une tête de filière de précision et à un anneau d’air haute performance, la ligne garantit une formation stable de la bulle, une excellente régularité d’épaisseur ainsi qu’une stabilité élevée des propriétés mécaniques du film.
La ligne de fabrication bénéficie d’un haut niveau d’automatisation et peut être exploitée par seulement un à deux opérateurs, permettant de réduire significativement les coûts de production. Elle prend en charge la fabrication de films PVC de 1200 à 1400 mm de largeur, largement utilisés pour les films d’emballage, les films de couverture agricole et les films de protection industrielle. Grâce à une gestion énergétique optimisée, la machine permet de réduire la consommation globale d’énergie d’environ 15 %, offrant une solution de production fiable, économique et adaptée aux besoins industriels continus.
Film d'emballage PVC
Épaisseur de film 0,012 - 0,06 mm, déviation d'épaisseur ≤ 3%
Film de couverture agricole PVC
Retrait transversal ≥ 45%, retrait longitudinal ≥ 45%
Film de protection industrielle PVC
Résistance à la traction ≥ 15 MPa
Caractéristiques du produit
| Éléments | Spécifications |
| Largeur du film | 1200-1400mm |
| Épaisseur du film | 0.012-0.06mm |
| Rétrécissement transversal | ≥45% |
| Rétrécissement longitudinal | ≥45% |
| Résistance à la traction | ≥15MPa |
| Transparence | ≥85% (film PVC standard) |
| Plage de températures de fonctionnement | -10-60℃ |
Paramètres de l'équipement
| Éléments | Spécifications |
| Diamètre de la vis | 100mm |
| Rapport L/D de la vis | 28:1 |
| Vitesse de la vis | 0-50 tr/min |
| Puissance d'entraînement | 55kW |
| Puissance du chauffage du cylindre | 32kW |
| Diamètre de la filière | Ø120mm |
| Puissance du chauffage de la filière | 2kW |
| Largeur du rouleau de tirage | 1200/1600mm |
| Vitesse de tirage | 0-60m/min |
| Débit | 90-120kg/h |
| Puissance totale installée | ≤140kW |
| Dimensions de la machine (L × l × H) | 13500×5500×7200mm |
| Poids total | 12000kg |
| Méthode de refroidissement | Refroidissement par anneau d'air |
| Système de commande | Automate programmable PLC + écran tactile (réglage des paramètres et surveillance en temps réel) |
| Matériaux compatibles | Poudre de résine PVC (avec les additifs appropriés) |

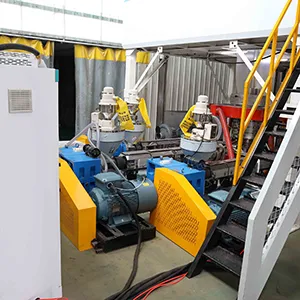

Système de gestion des matières premières
Une unité de mélange des matières associée à un système d’alimentation automatique permet de mélanger la résine PVC en poudre avec les additifs puis d’assurer une alimentation précise des matières, garantissant une formulation stable et homogène.

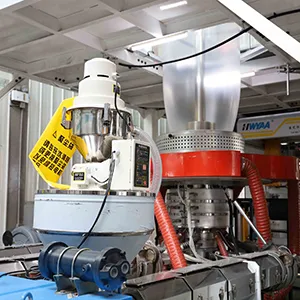

Système d’extrusion haute performance
Une vis de 100 mm avec un rapport L/D de 28:1, combinée à un fourreau, un moteur d’entraînement de 55 kW et des résistances de chauffe de 32 kW, assure une plastification rapide des matières ainsi qu’une extrusion stable et continue.

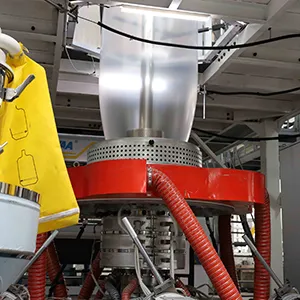

Système de formage de haute précision
Une tête de filière de précision Ø120 mm équipée de résistances de 2 kW, associée à un anneau d’air haute qualité, permet le gonflage stable de la matière fondue afin de former une bulle de film régulière et d’assurer une qualité de formage homogène.

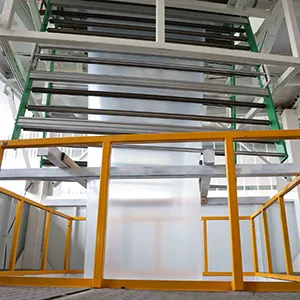

Système de tirage et d’aplatissement
Des rouleaux de tirage de 1200 / 1600 mm de largeur avec une vitesse réglable de 0 à 60 m/min, combinés à une unité d’aplatissement, garantissent un transport fluide du film ainsi qu’une excellente uniformité d’épaisseur.
Système d’enroulement
L’unité d’enroulement équipée d’un module de contrôle de tension assure un bobinage régulier du film avec des bords propres et stables.

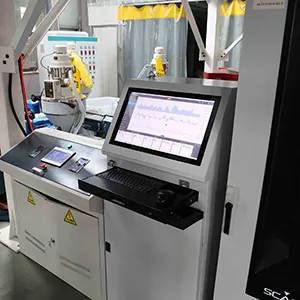

Système de contrôle électrique
Le système PLC associé à une interface tactile centralise le contrôle et la surveillance de l’ensemble du processus de production, garantissant un fonctionnement automatisé, stable et fiable.
- Haute efficacité et forte capacité de production
Le système de plastification rapide par vis et fourreau permet une capacité de production de 90 à 120 kg/h, offrant une efficacité supérieure de plus de 30 % par rapport aux équipements conventionnels et répondant aux besoins des productions à grande échelle. - Qualité de produit stable
La tête de filière de précision associée à un anneau d’air haute performance garantit une variation d’épaisseur du film ≤ 3 %, un taux de rétraction ≥ 45 % ainsi qu’un taux de conformité des produits finis ≥ 99 %. - Haut niveau d’automatisation
Le système PLC avec écran tactile permet une automatisation complète du processus de production, assurant un fonctionnement stable avec seulement 1 à 2 opérateurs. - Utilisation simple et intuitive
L’interface conviviale et le système complet d’alarme permettent aux opérateurs d’acquérir rapidement une maîtrise autonome de l’équipement après une courte période de formation. - Performances énergétiques optimisées
Avec une puissance totale installée ≤ 140 kW et un contrôle thermique précis, la consommation énergétique est réduite d’environ 15 % par rapport aux équipements traditionnels. - Grande flexibilité d’application
La ligne prend en charge la production de films PVC d’une largeur comprise entre 1200 et 1400 mm et d’une épaisseur de 0,012 à 0,06 mm, répondant aux besoins des secteurs de l’emballage, de l’agriculture et des films de protection industrielle.
